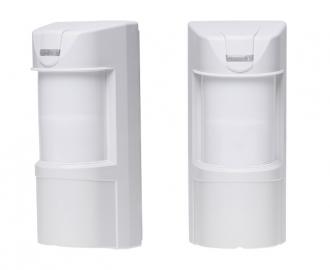

EDS-3000 Czujnik zewnętrzny 2x PIR QUAD + MW

Producent: pozostałe nr kat: EDS-3000

 OPIS

Zewnętrzny dualny czujnik EDS-3000 wykorzystuje technologię detekcji podczerwieni ( QUAD PIR ) i detekcji mikrofalowej. Czujnik posiada również funkcję odporności na ptaki i małe zwierzęta. Dzięki zastosowaniu dwóch czujników PIR QUAD i czujnika mikrofalowego, zapewnia doskonałą skuteczność detekcji przy wyjątkowo niskim wskaźniku fałszywych alarmów. Czułość detekcji oraz zasięg czujki regulowany jest za pomocą 16 stanowego obrotowego przełącznika, dzięki czemu działanie każdej czujki można dopasować do warunków środowiskowych panujących w obszarze detekcji czujnika. Ponadto czujnik posiada regulację kąta widzenia w zakresie 180 stopni.

        SPECYFIKACJA
Metoda detekcji Dualna podczerwień (PIR QUAD) i mikrofala (MW)
Częstotliwość mikrofali 24.125 GHz
Wejście zasilające 9.6 to 16Vdc
Pobór prądu stan aktywny: 24mA (±5%), stan czuwania: 21 mA (±5%)
Kompensacja temperaturowa Tak, podwójna kompensacja temperaturowa
Czas alarmu 2 sek (±0.5sek)
Wyjścia alarmowe (NO/C/NC) 28V DC 0,1A z 10 Ohm
Przełącznik TAMPER Dwa przełaczniki, NC 28V DC 0,1A z 10 Ohm rezystorem zabezpieczajacym, Otwarty w przypadku usuniecia pokrywy z korpusu czujnika
Czas rozgrzewania czujnika 120sek (± 5sek)
Wskaźnik LED Wszystkie diody LED zapalone w stanie alarmu
Odpornosc na zakłócenia radiowe 10V/m plus 80% AM w zakresie od 80 MHz do 2GHz)
Odporność elektrostatyczna 6 kV kontakt, 8 kV powietrze
Chwilowa odporność 1kV
Temperatury pracy -35ºC ~ +55ºC (-31°F ~ 131°F)
Wymiary 200mm x 86mm x 80mm
Waga 500 gram
Dyrektywy Europejskie
  RTTE dyrektywa:1999/5/EC
  EMC dyrektywa: 89/336/EEC
  Dyrektywa Niskich napięć: 73/23/EEC
  Dyrektyw RoHS: 2002/95/EC
Wymagania Europejskich standardów
  EN300 440-2
  EN301 489-1
  EN50130-4 +A1 +A2
  EN61000-6-3+A11
  EN60950-1
  EN50131-1 / EN50131-2-4 / EN50130-5
USA i Kanada
  47CFR część 15, podczęść C, rozdział 15.245
  47CFR część 15, podczęść
  RSS210
  ICES-003
Stopień ochrony IEC 60529: IP 65

Pliki:

karta katalogowa EDS-3000 - typ: Plik PDF, waga: 401.37 KB
