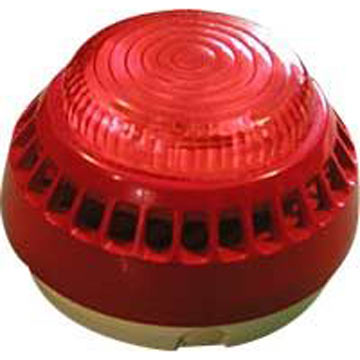

Sygnalizator akustyczny SA-K7
Producent: W2 nr kat: Sygnalizator akustyczny SA-K7Przeznaczenie:
Sygnalizator przeznaczony jest do sygnalizacji akustycznej z sygnalizacją optyczną - lampą z zespołem diod LED w wewnętrznych systemach sygnalizacji pożaru, jak również może służyć do innych celów np. sygnał techniczny służący do alarmowania o złym stanie urządzenia. Sygnalizator SA-K7 przeznaczony jest do instalacji w pomieszczeniach zamkniętych.
Opis konstrukcji:
Sygnalizator składa się z dwóch części, z których pierwsza jest właściwym sygnalizatorem w obudowie wykonanej z tworzywa niepalnego ABS. Zawiera ona wyprowadzenia do podłączenia napięcia zasilania i piny umożliwiające wybranie rodzaju dźwięku. Sygnalizator posiada możliwość wyboru jednego z czterech sygnałów akustycznych. Jako źródło dźwięku zastosowano przetwornik piezoceramiczny. Poprzez zastosowanie wyłącznika sygnału dźwiękowego WSD-1 istnieje możliwość wyłączenia sygnału dźwiękowego i pozostawienia samego sygnału optycznego. Druga część - gniazdo jest elementem mocującym sygnalizator do sufitu lub ściany przy pomocy dwóch wkrętów i kołków rozporowych lub poprzez puszkę PIP-1A.
Otwieranie:
W celu otwarcia sygnalizatora należy: trzymając podstawę dokonać obrotu kloszem sygnalizatora w lewo, następnie rozsunąć klosz i podstawę.
Zamykanie:
W celu zamknięcia sygnalizatora należy dopasować do siebie wypusty oznaczone czarnym kolorem, następnie złożyć sygnalizator oraz dokonać obrotu w kierunku zaznaczonym strzałką (kolejność na rysunku).
PARAMETRY TECHNICZNE
| Napięcie zasilania | 16 - 32,5VDC |
| Pobór prądu w stanie spoczynku | 0mA |
| Pobór prądu w stanie działania | <65mA |
| Natężenie dźwięku z odległości 1m | >100dB |
| Szczelność obudowy | IP 21C |
| Wymiary | Ø 115 x 76 mm |
| Temperatura pracy |
od -25˚C do +55˚C |
Schemat połączeń sygnalizatora SA-K7
Zwora w położeniu:
A - Sygnał karetki pogotowia
P - Sygnał policji
S - Sygnał straży pożarnej
M - Sygnał techniczny
