SmartLetUSee/LCD/lite

Producent: Inim Electronics nr kat: SmartLetUSee/LCD/lite

 OPIS

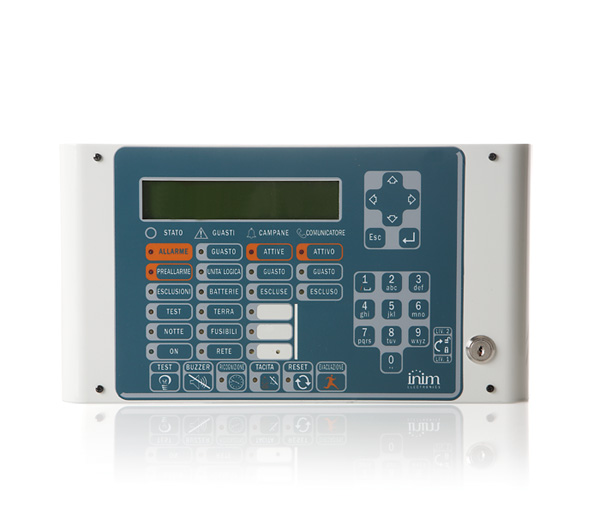

 SmartLetUSee/LCD/lite - jest wyposażone w wyświetlacz LCD, diody sygnalizacyjne oraz klawiaturę z przyciskami wyświetlaczy, może współpracować z centralami sygnalizacji pożaru INIM:

- model SmartLetUsee/LCD-Lite - • SmartLight, • SmartLine.

W połączeniu z centralną SmartLoop powiela wszystkie funkcje panelu przedniego, umożliwia także operacje programowania i testowania.

W połączeniu z centralami SmartLight lub SmartLine wyświetla aktywnych zdarzenia i pozwala na realizację wybranych operacji dozwolonych z drugiego poziomu dostępu (reset, wyciszanie itp..).

Urządzenia umieszcza się w miejscach, gdzie konieczne jest zapewnienie możliwości sterowania i dostępu do wyświetlanych komunikatów centrali ppoż, ogólnie w dowolnym punkcie dostępu do budynku chronionego przez system ppoż. Połączenie centrali z urządzeniem odbywa się za pomocą kabla 4-żyłowego kabla ekranowanego, który zapewnia ponadto doprowadzenie zasilania 24VDC, maksymalna długość tego przewodu wynosi 1000m.



WARUNKI TECHNICZNE ZASTOSOWANIA WYROBU

Urządzenie przeznaczone jest do użytku w pomieszczeniach zamkniętych o małym zapyleniu w zakresie temperatur od -5°C do +40°C i wilgotności powietrza do 80 % przy +40°C. Elementy urządzenia wrażliwe są na ciepło. Maksymalna temperatura powietrza w pomieszczeniach, w których pracuje urządzenie nie powinna przekraczać +40°C . Przyłącze urządzenia do centrali sygnalizacji pożarowej powinno być wykonane przewodami o wymaganej odporności na oddziaływanie ognia oraz odpowiednio zabezpieczone przy przejściach przez granice stref pożarowych. Należy zachować wymagane odległości instalacji niskonapięciowej od instalacji elektroenergetycznej oraz odgromowej w celu uniknięcia niepożądanych oddziaływań.

        SPECYFIKACJA
Parametr Wartość
Wymiary gabarytowe L x H x G 193 x 367 x 60 mm
Stopień ochrony obudowy IP 30
Zakres temperatur pracy -5°C do +40°C
Dopuszczalna wilgotność względna pracy 80 % przy +40°C
Zakres temperatur transportu -10°C do +55°C
Napięcie zasilania 18 ÷ 30 VDC
Maksymalny pobór prądu 40 mA
Zasilanie główne 27,6 VDC z CSP
Zasilanie awaryjne brak
Rodzaj uruchomiania uruchamiany bezpośrednio
Liczba terminali współpracujących z centralą 1…4 dla SmartLine, SmartLight
Współpraca z CSP SmartLetUSee/LCD-Lite

SmartLight/G

SmartLight/S

SmartLine020-2

SmartLine020-4

SmartLine036

Pliki:

Instrukcja obsługi smartletuseelcdlite - typ: Plik PDF, waga: 420.48 KB
Karta katalogowa smartletuseelcdlite - typ: Plik PDF, waga: 119.63 KB
Świadectwo dopuszczenia 2 smartletuseelcdlite - typ: Plik PDF, waga: 414.18 KB
Krajowa deklaracja smartletuseelcdlite - typ: Plik PDF, waga: 339.36 KB
Certyfikat zgodnosci smartletuseelcdlite - typ: Plik PDF, waga: 424.97 KB
Świadectwo dopuszczenia smartletuseelcdlite - typ: Plik PDF, waga: 414.18 KB
