Ochrona przeciwpożarowa

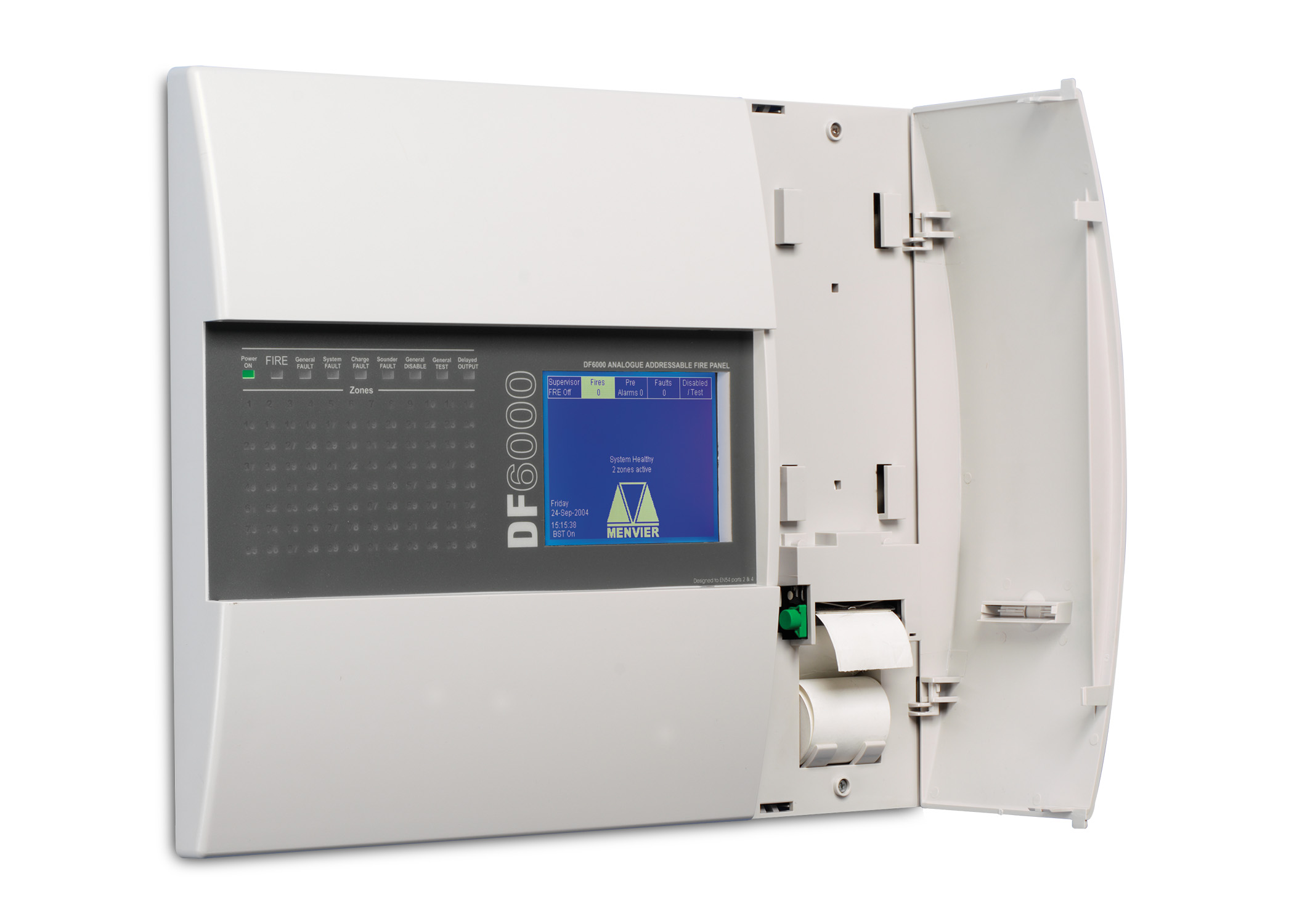

Centrala DF 6000 (D+H)

Producent: D+H nr kat: DF6000

Charakterystyka centrali

• nowoczesna centrala Systemu Sygnalizacji Pożaru
• wersje jedno, dwu oraz czteropętlowe
• adresowanie programowe wraz z liniami bocznymi
• szeroki wybór kompatybilnych urządzeń pomocniczych
• pełny potencjał sieci
• zintegrowana drukarka w opcji
• zintegrowana bateria oraz zasilacz
• 150 adresów w pętli
• przyjazne i proste oprogramowanie
• niepowtarzalny i estetyczny wygląd

Opis systemu

• Oferta składa się z jedno, dwu lub czteropętlowych central oraz szerokiego zakresu kompatybilnych detektorów, ręcznych ostrzegaczy pożarowych, sygnalizatorów akustycznych, sygnalizatorów optycznych, paneli wyniesionych i interfejsów
• Centrale są dostępne w wybranych kolorach (standardowo jasny szary i grafitowy)
• Dostępne z lub bez wbudowanej drukarki
• Przeźroczysta, osadzona na zawiasach osłona dostępna opcjonalnie, aby w razie konieczności zapewnić dodatkową ochronę wyświetlacza LCD
• Wszystkie centrale w standarcie posiadają wbudowane zasilacze i baterie
• Dla obciążonych systemów lub systemów wymagających szerokiej autonomii w przypadku awarii sieci, dostępne są wersje ze zwiększoną pojemnością baterii
• Każde z urządzeń zewnętrznych DF6000 (ostrzegacze, czujki, sygnalizatory, interfejsy, itd.) zawierają integralny izolator zwarć, aby zapewnić maksymalną ochronę przed zwarciem w obwodach zewnętrznych

Interfejs użytkownika

• Głównym elementem interfejsu użytkownika w centrali DF6000 jest dotykowy ekran LCD dużych rozmiarów (120mmx90mm obszar widzenia), który dostarcza użytkownikowi informacji, jak również odgrywa rolę wielofunkcyjnej klawiatury.
• Menu dostarcza bardzo dużo informacji pomocniczych, co ułatwia obsługę użytkownikom nie zapoznanych z działaniem systemu
• Dotykowy ekran centrali DF6O0O automatycznie dopaso-wuje się do wybranej funkcji, np. jeśli zostanie wybrana opcja zmiany urządzenia, ekran dotykowy jest automatycznie formatowany jako klawiatura QWERTY, aby umożliwić szybki i łatwy dostęp do tekstu
• Oprócz wielkoformatowego ciekłokrystalicznego wyświetlacza, który przekazuje pełne informacje o stanie systemu, centrala DF6000 zawiera 96 diod LED, dostarczających jasnych informacji o stanie systemu i rozprzestrzenianiu się ognia.
• W przypadku wymagań zwiększonego bezpieczeństwa lub wytrzymałości, dostępna jest przeźroczysta pokrywa na wyświetlaczu, umożliwiająca stałe monitorowanie systemu i zabezpieczająca ekran dotykowy przed ingerencją osób nieupoważnionych
• Dostęp do drukarki (jeśli centrala jest w nią wyposażona) jest możliwy przez osobną, zamykaną klapkę.
• Drukarka może być ustawiona w tryb „na żądanie” lub w tryb automatycznego drukowania wszystkich występujących zdarzeń w systemie.

Zdolność wykrywania

• Do centrali DF6000 możemy podłączyć maksymalnie cztery pętle, w każdej pętli 127 adresów, zgodnie z obowiązującym i przepisa-mi. Centrala umożliwia zaadresowanie 150 elementów w pętli.
• Do jednej centrali nie powinno być podłączonych więcej niż 512 adresów
• W sieć możemy podłączyć 63 centrale, co da całkowitą pojemność systemu do 32tys. urządzeń

Zdolność alarmowania

• Do 60 zasilanych sygnalizatorów akustycznych i optycznych lub interfejsów wyjściowych w pętli
• 3 poziomy pracy dostępu pracy dla konserwacji, serwisu i progra-mowania urządzeń wyjściowych
• Wyjścia konwencjonalnych sygnalizatorów o obciążalności l,5A
• Dodatkowe, konwencjonalna sygnalizatory akustyczne mogą być podłączona do modułu MPU424

Funkcjonalność systemu

• Centrala posiada 3 tryby funkcjonowania: tryb normalny tryb konserwacji oraz tryb inżynieryjny
• Tryb konserwacji oraz tryb inżynieryjny dostępne są jedynie poprzez wprowadzenie właściwego kodu dostępu
• Tryb konserwacji pozwala na dostęp do testowych funkcji systemu, włączanie i wyłączanie menu, podgląd analogowego poziomu menu i takich funkcji jak ewakuacja, ciche alarmy oraz kasowanie
• DF6OO0 jest zaprojektowany, aby zapewnić możliwość rozbudowy w przyszłości. Jeśli zostanie dołączone urządzenie dodatkowe po zaprogramowaniu systemu, DF6000 przydzieli następny dostępny adres nie zmieniając żadnego istniejącego adresu
• W sytuacji powstania zwarcia zewnętrznego izolatory zwarcia na wyjściu urządzeń, najbliżej każdej strony zwarcia otwierają się izolując obwód

Opcje interfejsu

• Monitorowane wyjście do urządzeń gaśniczych
• Monitorowane wyjście do urządzeń zabezpieczających
• Monitorowane wyjście alarmowe do stacji monitorowania
• Programowalne zdalne wejścia (do 180 na panel) mogą być ustawiana dla:


  • unieważnienie ustawień trybu dziennego i nocnego
  • przechodzenie czujek optyczno-temperaturowych w czujki temperaturowe
  • przechodzenie czujek nadmiarowo-różniczkowych w czujki nadmiarowe temperatury
  • przechodzenie czujek temperatury w czujki nadmiarowo-różniczkowe
  • unieważnienie wstępnie przypisanych grup adresów


• Zmiany klasy
• Samoresetujące się wejście strefowe
• Ewakuacja
• Moduły linii konwencjonalnych mogą być użyte w celu połączenia obwodów odpowiednich detektorów konwencjonalnych lub czujek liniowych zasila-nych przez obwód
• Moduły sygnalizatorów akustycznych mogą być użyte do dołączania dodatkowych konwencjonalnych linii sygnalizatorów akustycznych bez konieczności podłączania ich do centrali
• Moduł wejście-wyjście
• Moduł 3 wejścia / 3 wyjścia
• Moduł odgałęzienia pętli analogowej
• Moduł linii bocznych do podłączenie linii konwencjonalnych
• Standardowo dostarczane4 obwody konwencjonalnych sygnalizatorów dźwiękowych

Specyfikacja techniczna centrali DF6000

Normy	EN 54-2 1998 & EN 54-4 1998, EN 50130-4
Ilość pętli	1 - DF6000/1 2 - DF6000/2 4 - DF6000/4
Maksymalna ilość adresów w pętli	150
Ilość linii konwencjonalnych sygnalizatorów akustycznych	4 (możliwe do programowania w parach)
Pomocnicze wyjście do sterowania urządzeniami gaśniczymi	(monitorowane) 24V, 30mA
Pomocnicze wyjście do sterowania urządzeniami pomocniczymi	(monitorowane) 24V, 30mA
Pomocnicze wyjście alarmowe do stacji monitorowania	(monitorowane) 24V, 30mA
Napięcie znamionowe systemu	24V
Wejście zasilania sieci	230VAC +10% / -15%
Zdolność zmiany klasy	Terminale służące do połączeń styków zewnętrznych mogą również być pobudzane przez Interfejs
Pomocniczy przekaźnik	1 styk przełączny, aktywowany w przypadku pożaru
Porty wyjścia	RS485, RS232 dla połączenia repeterów sygnału itp.
Czas podtrzymania w przypadku awarii zasilania 230V	Zależy od obciążenia obwodu oraz konfiguracji baterii
Bateria	2x12Ah (wersje standardowe) 4x12Ah (wersje EB)
Wejścia przewodów	35 z góry, 4 z dołu, 2 z boku (20mm)
Warunki pracy	IP30; -50C… +400C; wilgotność max 5% (bez kondensacji)
