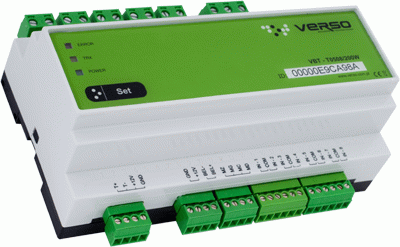

Moduł VBT - T0508 / 200

Producent: KOHER nr kat: VBT - T0508 / 200

OPIS

Moduł rozszerzenia VBT-T0508/200 jest podzespołem systemu Verso Building Technologies o funkcji układu wejściowego i elementu wykonawczego. Dla niezależnego załączania i nadzoru wartości natężenia obwodów oświetleniowych w urządzeniu zastosowano 5 wyjść triakowych o obciążeniu 200W każde i jedno wyjście niskoprądowe o obciążeniu 500mA. W celu rozszerzenia zakresu możliwości stosowania, urządzenie zostało wyposażone w 8 wejść parametrycznych rozróżniających typowe stany zwarcie, rozwarcie oraz stany pośrednie dla linii parametrycznych stosowanych między innymi w systemach alarmowych. Rozwiązanie to umożliwia konfigurację każdego wejścia modułu jako linii alarmowej oraz pozwala na przyłączenie do systemu szeregu urządzeń peryferyjnych wyposażonych w tradycyjne styki typu ON/OFF do których można zaliczyć między innymi: włączniki ścienne, czujniki alarmowe i inne urządzenia wyposażone w styki bezpotencjałowe.
SPECYFIKACJA TECHNICZNA
Zasilanie     12V DC; I = 200mA; Imax = 1200mA
Port komunikacji     Szeregowy - Verso BUS
Liczba wyjść triakowych     5
Maksymalne napięcie łączeniowe     600 V-AC
Maksymalny prąd łączeniowy     6A
Maksymalna moc łączeniowa AC     200W
Liczba wyjść niskoprądowych     1
Napięcie wyjścia     12V DC
Maksymalna wydajność prądowa     500mA
Liczba wejść parametrycznych     8
Typ wejść     Parametryczne
Rozpoznawane stany     NO; NC; 1k; 2k; 3.2k; 4.2k
Temperatura pracy     -25oC ~+50oC
Dopuszczalna temperatura     -30oC ~+85oC
Montaż     Rozdzielnice elektryczne
Sposób montażu     Szyna DIN T35
Obudowa     Modułowa
Kolor obudowy     Szary
Waga     ~350g
Stopień ochrony obudowy     IP40
Przyłącza przewodów     0.5mm2 - 2.5mm2; AWG 12 - 24
Wymiary: wysokość/szerokość     111mm/155mm

Pliki:

schemat połączeń - typ: Plik PDF, waga: 94.53 KB
karta katalogowa - typ: Plik PDF, waga: 66.2 KB
