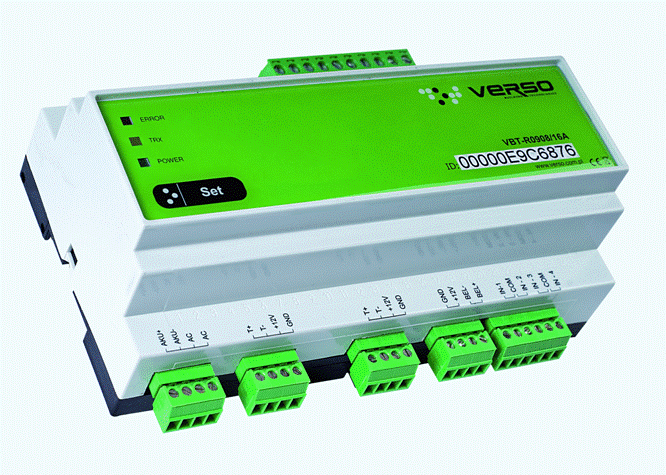

Moduł VBT - R0908 / 16
Producent: KOHER nr kat: VBT - R0908 / 16|
OPIS
|
||||||||||||||||||||||||||||||||||||||||||||
|
Moduł rozszerzenia VBT-R0908/16 jest podzespołem systemu Verso Building Technologies o funkcji układu wejściowego i elementu wykonawczego. Dla niezależnego załączania i nadzoru obwodów zewnętrznych takich jak np. oświetlenie, centralne ogrzewanie, nawadnianie itp. (również indukcyjnych) w urządzeniu zastosowano 9 wyjść przekaźnikowych o obciążeniu 20A każde i jedno wyjście niskoprądowe o obciążeniu 500mA. W celu rozszerzenia zakresu możliwości stosowania, urządzenie zostało wyposażone w 8 wejść parametrycznych rozróżniających typowe stany zwarcie, rozwarcie oraz stany pośrednie dla linii parametrycznych stosowanych między innymi w systemach alarmowych. Rozwiązanie to umożliwia konfigurację każdego wejścia modułu jako linii alarmowej oraz pozwala na przyłączenie do systemu szeregu urządzeń peryferyjnych wyposażonych w tradycyjne styki typu ON/OFF do których można zaliczyć między innymi: włączniki ścienne, czujniki alarmowe i inne urządzenia wyposażone w styki bezpotencjałowe.
|
||||||||||||||||||||||||||||||||||||||||||||
|
SPECYFIKACJA TECHNICZNA
|
||||||||||||||||||||||||||||||||||||||||||||
|
Pliki:
 |
karta katalogowa - typ: Plik PDF, waga: 73.34 KB |
|
schemat połączeń - typ: Plik PDF, waga: 73.34 KB |
